Ausf. A vom mittleren Panzerkampfwagen V Panther.
Geschichte, Entwicklung, Einsatz, Spezifikationen, Statistiken, Bilder und 3d-Modell.
Zwei Panther-Panzer Ausf. A unter Beschuß an der Ostfront.
Panzerkampfwagen V Panther Ausf. A (SdKfz 171)
Typ: deutscher mittlerer Panzer.
Geschichte:
Nachdem eine Studie vom russischen T-34 Panzer gemacht wurde, befahl Hitler die Entwicklung eines ähnlichen Kampfpanzers. Die Produktion des PzKpfw V Panther Ausf. D sollte im Dezember 1942 beginnen und 250 bis zum 12. Mai 1943, dem Termin der für dieses Jahr vorgesehenen Sommeroffensive, fertig sein.
Die Ausführung A war die zweite Serie in der Panther-Produktion. Der grundlegende Entwurf blieb gegenüber der Ausf D gleich mit dem Unterschied, daß eine Reihe von Änderungen vorgenommen wurden, um die Leistung zu verbessern.
Die wichtigsten Änderungen für den Panther Ausf. A waren die Einführung der neuen Kuppel für den Kommandanten und ein verstärktes Fahrwerk. Die Zahl der Rad-Bolzen wurde verdoppelt, um Ausfälle zu vermeiden. Einige Änderungen wurden vorgenommen, um die Zuverlässigkeit der Kettenlaufwerke zu verbessern. Die Kühlung der Motorauspuffanlage wurde ebenfalls modifiziert. Das Rumpf-Design blieb unverändert, aber eine neue Kugelblende für die MGs wurde entwickelt. Die Ausf. A wurde zum Teil ab August 1943 mit den neuen Kugelblenden ausgestattet und bei allen Panthern ab Ende 1943.
-
- Panther-Panzer im Panzermuseum Munster.
-
- PzKpfw V Panther Frontansicht im Panzermuseum Munster.
-
- PzKpfw V Panther zwischen einem Tiger I und einem PzKpfw VI Königstiger im RAC Tank Museum, Bovington Camp (Dorsert, England).
-
- Spätes Modell des PzKpfw V Panther Ausf. A, schon mit der neuen Kommandantenkuppel, welche für die nachfolgende Ausf. G vorgesehen war.
-
- Gefecht Sherman gegen Panther-Panzer.
-

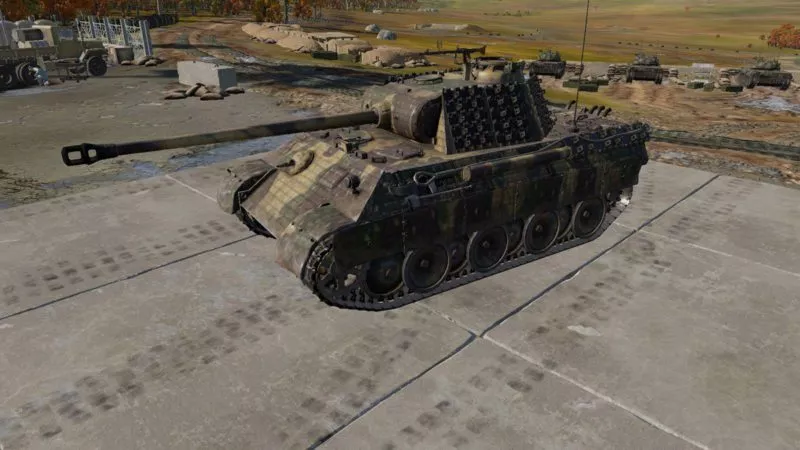

- 3D-Modell PzKpfw V Panther A.
Der Turm erhielt viele Änderungen. Zusätzlich zu der neuen Kommandantenkuppel wurde ein Periskop für den Ladekanonier auf der rechten Seite des Turmdaches eingebaut. Die kleine Munitions-Ladeluke auf der linken Seite wurde während der Serienproduktion abgeschafft und dafür eine Nahverteidigungswaffe auf dem Dach montiert. Das binokulare TZF12-Teleskop wurde nach und nach durch das monokulare TZF12a während der Produktion ersetzt.
Produkte von Amazon.de
-
Preis: EUR 19,99
Nach dem 2. Weltkrieg hatte die US Army errechnet, daß es fünf M4 Sherman gekostet hatte, um einen PzKpfw V Panther zu vernichten.
Zum Vergleich die durchschnittliche Anzahl von Treffern zum Abschuss eines Panzers:
| Panzertyp | durchschnittliche Anzahl von Treffern | durchschnittliche Anzahl von Durchschlägen |
|---|---|---|
| Tiger I | 4,2 | 2,6 |
| PzKpfw V Panther | 2,55 | 1,9 |
| M4 Sherman | 1,63 | 1,55 |
| PzKpfw IV | 1,2 | 1,2 |
Benutzer: Deutschland, Rumänien (Angaben für alle Versionen).
Animation 3D-Modell PzKpfw V Ausf. A
Daten für Panzerkampfwagen V Ausf. A Panther (SdKfz 171)
| PzKpfw V Ausf. A Panther | Angaben |
|---|---|
| Typ | mittlerer Panzer |
| Antrieb | Vergasermotor Maybach HL 230 P30 mit 700 PS bei 3000 U/min |
| Getriebe | 7 Vorwärts-, 1 Rückwärtsgang |
| Besatzung | 5 |
| Turm-Besatzung | 3 (mit 360°-Kommandanten-Kuppel) |
| Länge | 8,86 m |
| Breite | 3,42 m |
| Höhe | 2,98 m |
| Gewicht | 44,8 t |
| Straßengeschwindigkeit | 46 km/h |
| Geländegeschwindigkeit | 24 km/h |
| Verbrauch/100 km | Straße 450 Liter, Gelände 670 Liter |
| Kraftstoffvorrat | 730 Liter |
| Straßen-Fahrbereich | 160 km |
| Gelände-Fahrbereich | 100 km |
| Kletterfähigkeit | 0,90 m |
| Grabenüberschreitung | 1,90 m |
| Watfähigkeit | 1,70 m |
| Wendekreis | 10 m |
| Steigfähigkeit | 35° |
| PzKpfw V Ausf. A Panther | mm | Winkel |
|---|---|---|
| Turm Vorn | 110 | 11 ° |
| Turm Seite | 45 | 25 ° |
| Turm Hinten | 45 | 25 ° |
| Turm Oben | 16 | 84-90 ° |
| obere Wanne vorn | 80 | 55 ° |
| obere Wanne Seite | 40 | 40 ° |
| obere Wanne hinten | - | – |
| obere Wanne oben | 16 | 90° |
| untere Wanne vorn | 60 | 55 ° |
| untere Wanne Seite | 40 | 0 ° |
| untere Wanne hinten | 40 | 30 ° |
| untere Wanne unten | 16-30 | 90 ° |
| Geschütz-Mantel | 100 | rund |
| PzKpfw V Ausf. A Panther | Angaben |
|---|---|
| Hauptbewaffnung | 7,5-cm KwK42 L/70 |
| Schuß | 79 |
| Schwenkbereich | 360° (hydraulisch durch Motor) |
| Höhenbereich | -8° bis +18° |
| Mündungsgeschw. Pzgr | 925 m/s |
| Mündungsgeschw Pzgr40 (nur begrenzt verfügbar) | 1.120 m/s |
| Granatgewicht Pzgr | 6,8 kg |
| Granatgewicht Pzgr40 | 4,75 kg |
| Sekundär-Bewaffnung | 1 x 7,92mm MG34 koaxial zur Kanone, 1 x 7,92mm MG34 in der Wanne nach vorne (Schwenkbereich 5° links bis 5° rechts, Höhenbereich -10° bis +15°), 1 x 7,92mm MG34 auf der Kommandanten-Kuppel, zusammen 5.100 Schuß |
| Funkgerät | FuG5 (4 km Reichweite) |
| Zieloptik | TZF12a (bis zu 4.000m Zielentfernung) |
| Entfernung | Pzgr | Pzgr40 (nur begrenzt verfügbar) |
|---|---|---|
| Durchschlag auf 100 m | 138 mm | 194 mm |
| Durchschlag auf 500 m | 124 mm | 174 mm |
| Durchschlag auf 1.000 m | 111 mm | 149 mm |
| Durchschlag auf 1.500 m | 99 mm | 127 mm |
| Durchschlag auf 2.000 m | 89 mm | 106 mm |
| PzKpfw V Ausf. A Panther | Angaben |
|---|---|
| Produktion | von August 1943 bis Mai 1944 |
| Ersteinsatz | sofort nach der Auslieferung von den Fabriken |
| Stückpreis | 129.100 Reichsmark (frühe Modelle) |
| Stückzahl | 2.000 |
| Jahr | Bestand | Produktion | Verluste |
|---|---|---|---|
| vor 1939 | – | – | – |
| 1939 | – | – | – |
| 1940 | – | – | – |
| 1941 | – | – | – |
| 1942 | – | – | – |
| 1943 | – | 1.768 | 525 |
| 1944 | 1.084 (1.1.) | 3.749 | 2.297 |
| 1945 | 1.982 (1.1.) | 459 (Jan-März) | 237 (Jan) |
| Insg. | – | 5.976 | 3.059 |
In einer Tabelle steht, dass die Panzergranate 40 auf kurze 100 m die geringste Durchschlagsleistung hatte (94 mm auf 100 m, aber 174 mm auf 500 m. Das sieht ziemlich absurd aus. Kann es sein, dass da eine 1 fehlt, es also auf 100 m. 194 mm Durchschlag waren?
Ja, richtig – es muß 194 mm auf 100 m sein. Danke für den Hinweis, Tippfehler wird behoben.
